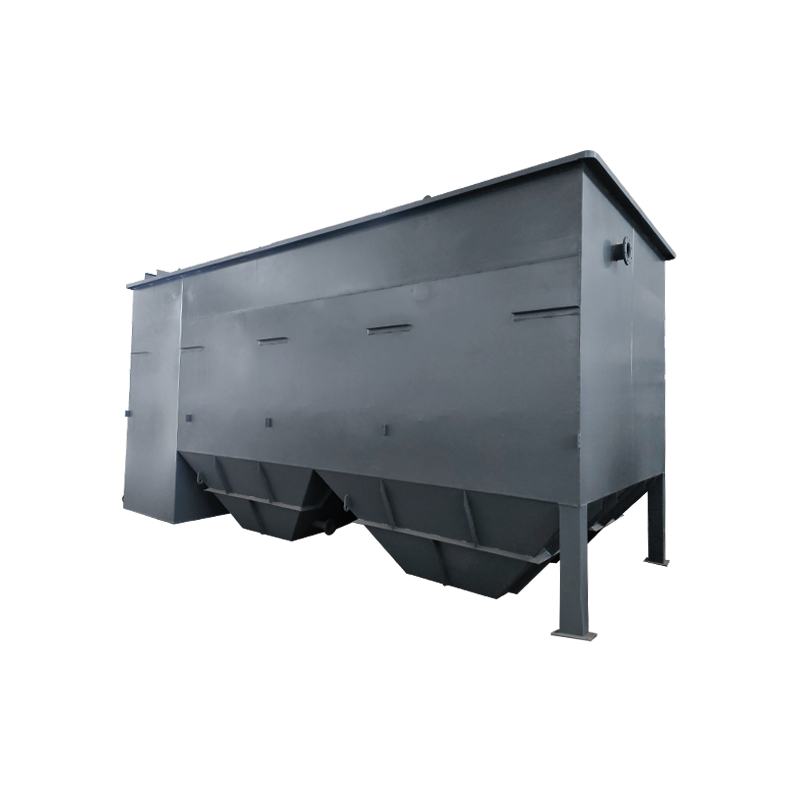

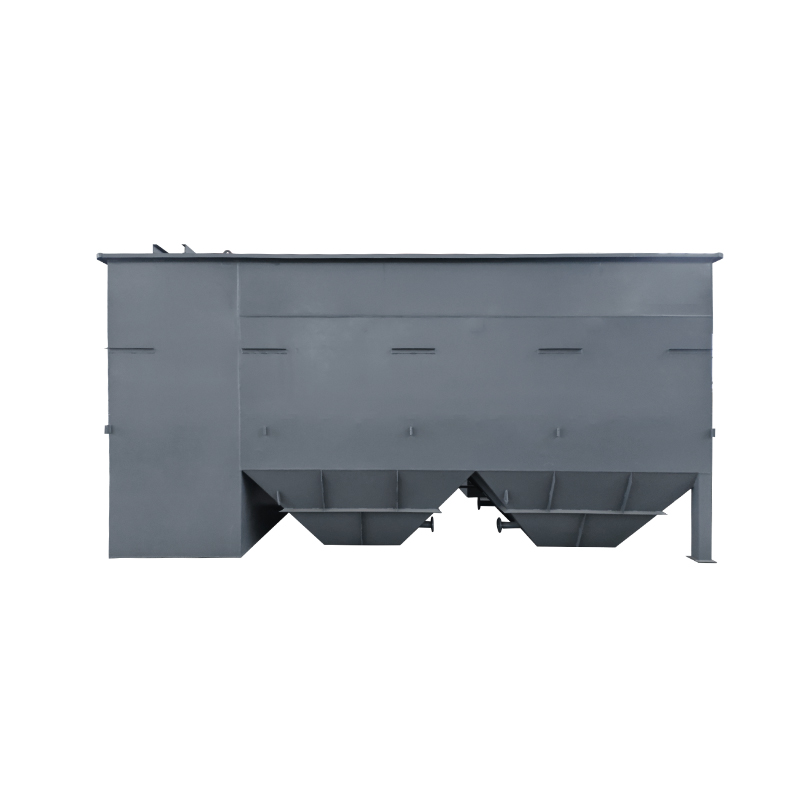

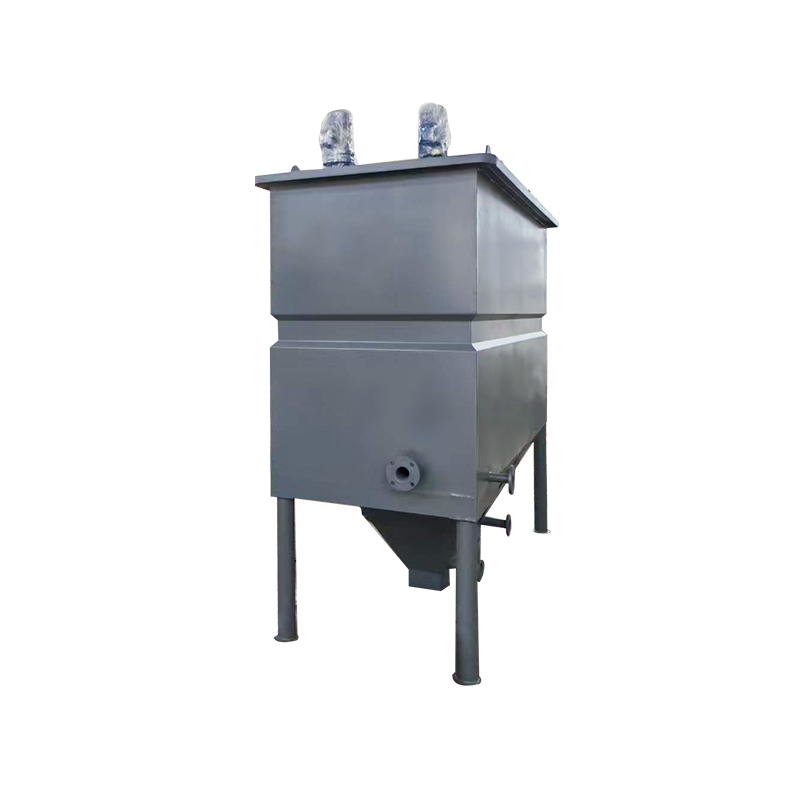

Ferde cső ülepítő tartály
Az integrált ferde csöves ülepítő tartályok azt az elvet alkalmazzák, hogy a vízben lebegő részecskék gyorsabban ülepednek lefelé, mint a felfelé irányuló áramlási sebesség, vagy ülepedési idejük rövidebb, mint a víz tartályból való kiürülési ideje, lehetővé téve az áramlástól való elválasztást a víztisztítás érdekében. A lebegő szilárd anyagokat természetes ülepítéssel vagy koagulációs-flokkulációs folyamatokkal távolítják el.
Az ülepítő tartályokat áramlási irány szerint vízszintes és függőleges típusokra osztják. Az ülepítés hatékonysága a tartályon belüli vízsebességtől és a retenciós időtől függ. A teljesítmény fokozása és a lábnyom csökkentése érdekében általában olyan kialakításokat alkalmaznak, mint a méhsejt ferde csöves ellenáramú ülepítő tartályok, gyorsított tisztító tartályok és impulzusos derítő tartályok. Az ülepítő tartályokat széles körben használják a szennyvízkezelésben.

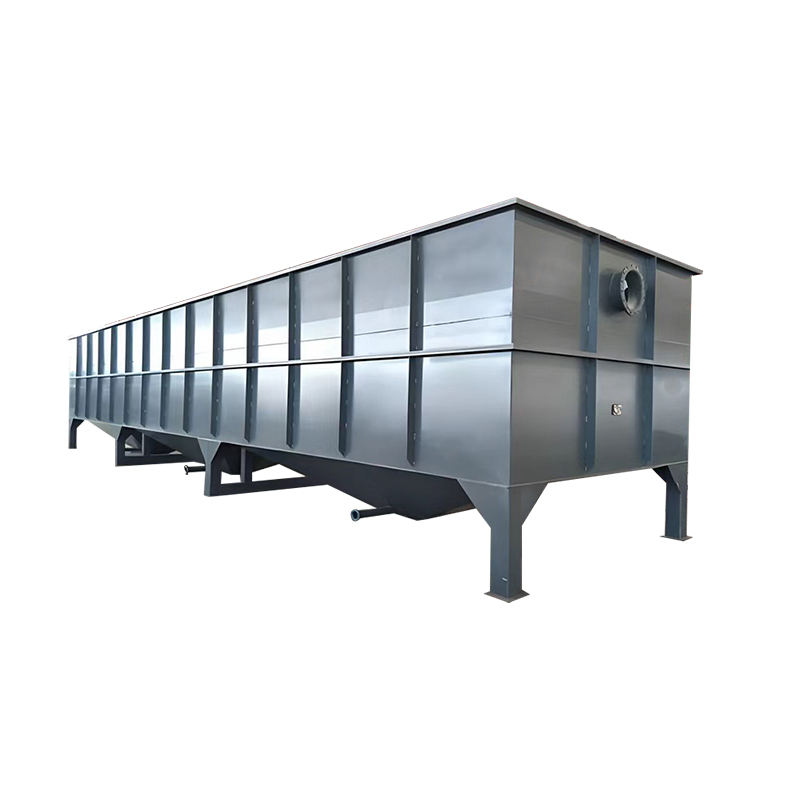

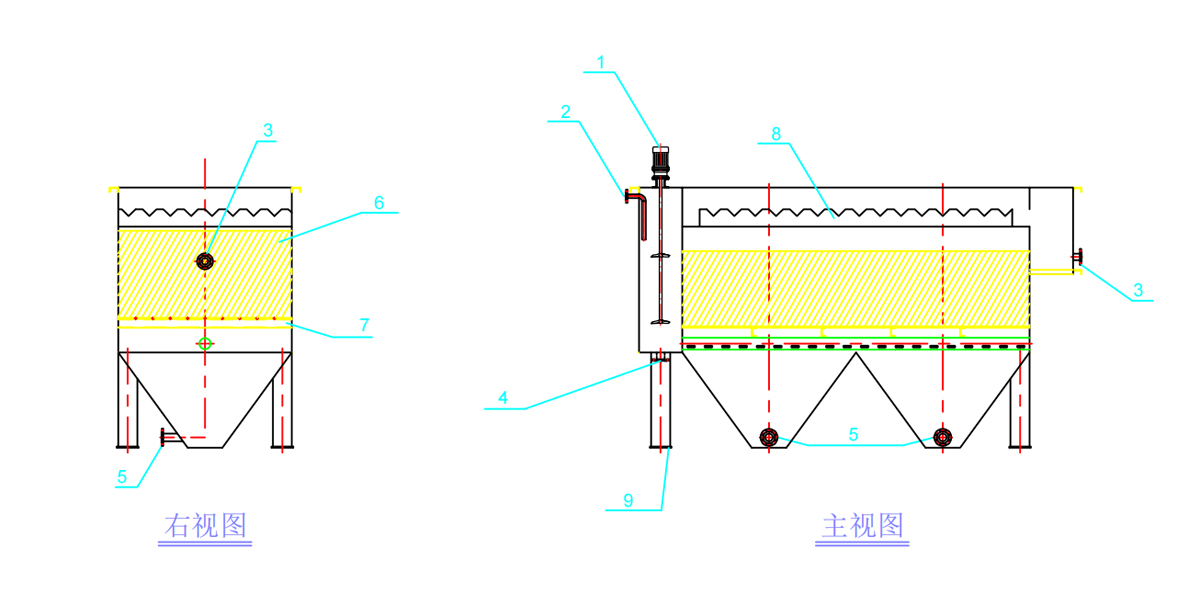

A vízszintes áramlású ülepítő tartály három részből áll: bemeneti és kimeneti nyílásokból, áramlási szakaszból és iszapgaratból. A tartály téglalap keresztmetszetű, a bemeneti és kimeneti nyílások ellentétes végén vannak elhelyezve. A bemeneti csatorna jellemzően belépő típusú bemenetet alkalmaz. A víz az egyenletesen elosztott beömlőnyílásokon keresztül jut be a tartályba. A bemeneti nyílások után terelőlemez van felszerelve, amely biztosítja a vízáramlás egyenletes eloszlását a tartály keresztmetszetében. A kifolyó általában túlfolyó gátat alkalmaz annak biztosítására, hogy a leülepedett tisztított víz egyenletesen áramoljon a medence szélességében a kimeneti csatornába. A gát előtt egy söpredék vályú és terelőlemez van felszerelve a felszíni söpredék felfogására. Az áramlási szakasz alkotja a medence fő részét. A medence szélességének és mélységének biztosítania kell az egyenletes áramláseloszlást a túlfolyó szakaszon, fenntartva a lassú, stabil mozgást a tervezési sebességgel. Az iszapgarat felhalmozza a leülepedett iszapot, és jellemzően a tartály alja alatt, az elülső rész közelében található. A garat alján található iszapürítő cső lehetővé teszi az időszakos iszap eltávolítását.
