A tengely nélküli/tengelyes csigás szállítószalagok alkalmasak települési szennyvíztisztító telepeken, lakossági szennyvíz-előtisztító telepeken, települési csapadékvíz- és szennyvízátemelő telepeken, valamint víztisztító telepeken történő átvilágításra. Elsősorban olyan berendezésekkel együtt használatosak, mint a sziták vagy víztelenítő gépek a rosta vagy a víztelenített iszap szállítására.
· A meghajtó egység egy tengelyre szerelt párhuzamos tengelyű, spirális fogaskerekes reduktorral rendelkezik, amely kompakt szerkezettel és sima, biztonságos működéssel rendelkezik;
· Az U-alakú vályú belső béléssel rendelkezik, amely nagy kopásállóságot, meghosszabbított élettartamot és könnyű cserét kínál;
· A szállítási irányt a csigalapátok spirális iránya és a motor forgása határozza meg, lehetővé téve a kétirányú szállítást;
· Széles csatornás szállítórendszert használ az eltömődések megelőzésére, megbízható működést, alacsony zajszintet és kényelmes karbantartást biztosítva.
Ez a berendezés folyamatos vályús szalagos szállítószalagot alkalmaz. Az anyagokat a szita vagy a víztelenítő gép kimenetén keresztül juttatják a szállítószalagra. Elektromos motorral hajtva az anyagokat spirállapátok szállítják egyik végétől a másikig. A terminál végén a szállítószalag egy hulladékkosárhoz kapcsolódik a későbbi feldolgozáshoz.

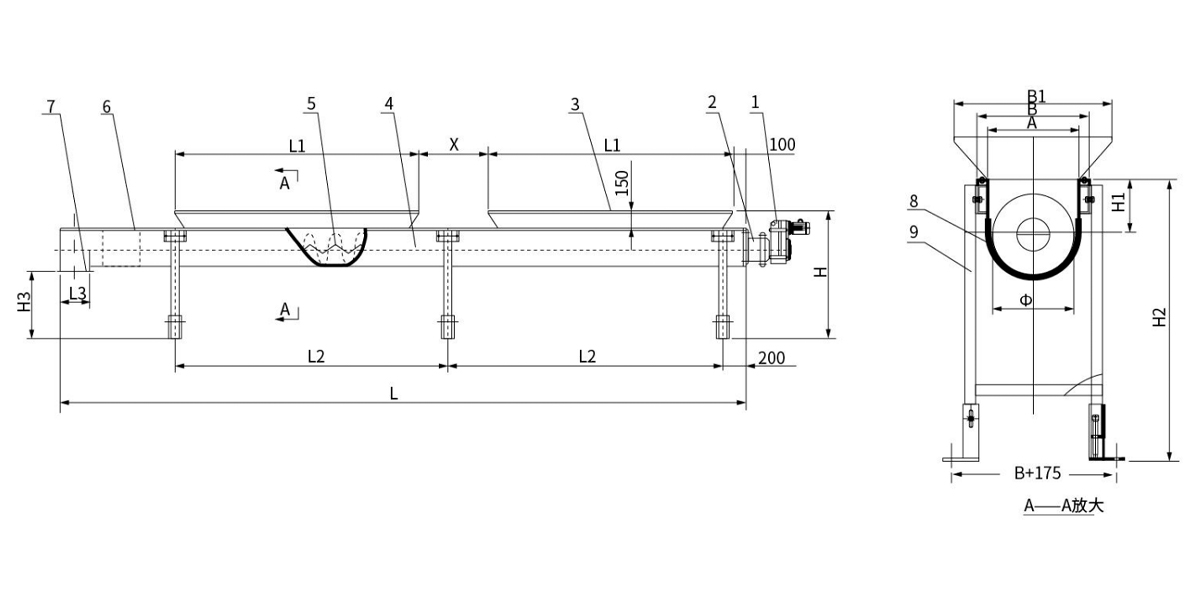

| 1 | Meghajtó egység | 6 | Fedőlemez |
| 2 | Csapágyház | 7 | Kibocsátó kimenet |
| 3 | Takarmány bemenet | 8 | Kopásálló bélés |
| 4 | U alakú ház | 9 | Tartókeret (állítható magasságú) |
| 5 | Csavarpenge |
| Paraméterek/Modell | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W | |||
| Csavar névleges átmérője D (mm) | 200 | 250 | 300 | 350 | 400 | |||
| Csavar átmérő φ (mm) | 185 | 235 | 285 | 320 | 385 | |||
| Áramlási sebesség Q (m³/h) | Beépítési szög α(°) | 0° | 1.5 | 3.6 | 6 | 8.4 | 11.7 | |
| 5° | 1.35 | 3.24 | 5.4 | 7.56 | 10.53 | |||
| 15° | 1.05 | 2.52 | 4.2 | 5.88 | 8.19 | |||
| 25° | 0.9 | 2.16 | 3.6 | 5.04 | 7.02 | |||
| Csavar forgási sebessége n (r/perc) | 12~16 | |||||||
| Motorteljesítmény N (kW) | 0,75-5,5 (L-től és α-tól függően) | |||||||
| Beépítési méretek (mm) | Kopásálló bélés átmérője A | φ 40 | ||||||
| A ház átmérője B | φ 110 | |||||||
| Kiömlőnyílás szélessége B1 | Kompatibilis a megfelelő felszereléssel | |||||||
| Csavar hossza L | A felhasználói igényektől függően | |||||||
| Betáplálás bemeneti hossza L1 | Kompatibilis a megfelelő felszereléssel | |||||||
| A zárójelek közötti távolság L2 | (L-1000)/2~L-71000)/3 | |||||||
| Kiömlőnyílás szélessége L3 | 250 | 250 | 300 | 350 | 400 | |||
| A felszerelés teljes magassága H | Kompatibilis a megfelelő felszereléssel | |||||||
| Magasság a csavartengely közepétől a H1 fedőlemezig | 140 | 165 | 188 | 210 | 240 | |||
| Fedőlemez magassága H2 | H-150 | |||||||
| Alsó házmagasság H3 | Kompatibilis a megfelelő felszereléssel | |||||||

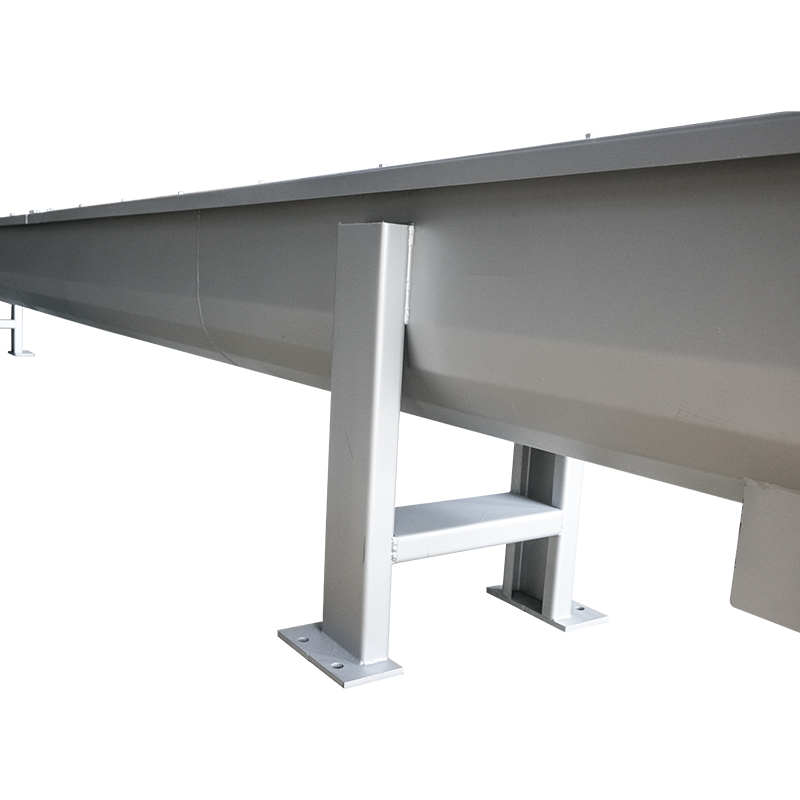

Tengely nélküli csavaros szállítószalag: Elsősorban olyan anyagok szállítására szolgál, amelyek hajlamosak összegabalyodni és nagy viszkozitásúak, hatékonyan kezelve az eltömődési problémákat.
Alkalmazási kör:
1. Környezetvédelmi vízszolgáltatás: Víztelenített iszap, rostálás és szemcse szállítása.
2. Ipari szektor: Települési szilárd hulladék, élelmiszer-hulladék, vegyi iszap és viszkózus vegyi alapanyagok.
3. Építőanyagipar: Porított anyagok, például cement nyersliszt és pernye.
Erős műszaki alapokkal és ISO-tanúsítvánnyal rendelkező minőségi rendszerrel a Hengye segít ügyfeleinek a különböző iparágakban a kezelés hatékonyságának javításában, az üzemeltetési költségek csökkentésében és a globális környezetvédelmi szabványok teljesítésében.
