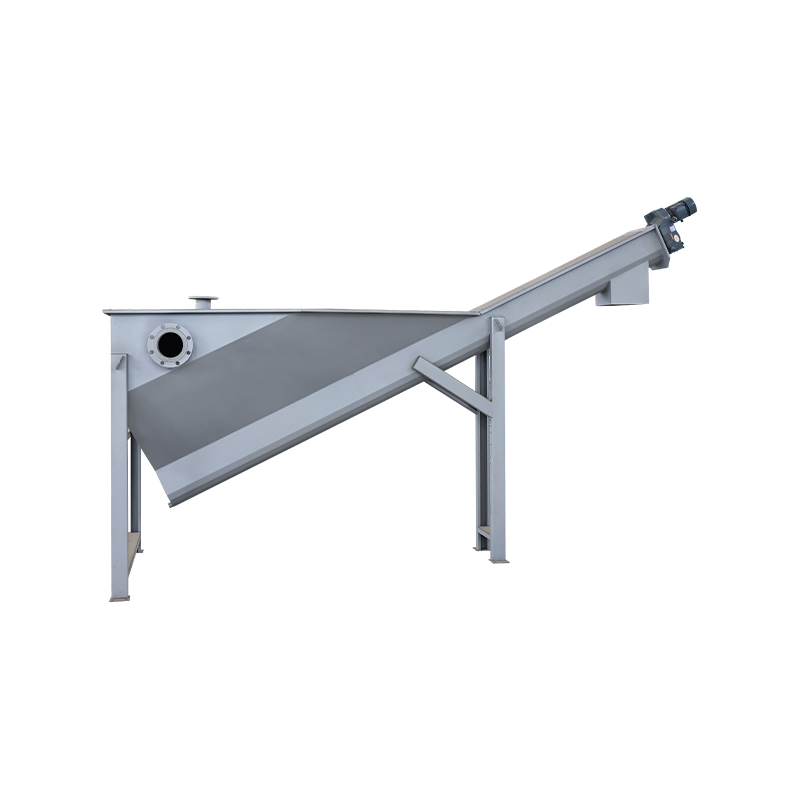

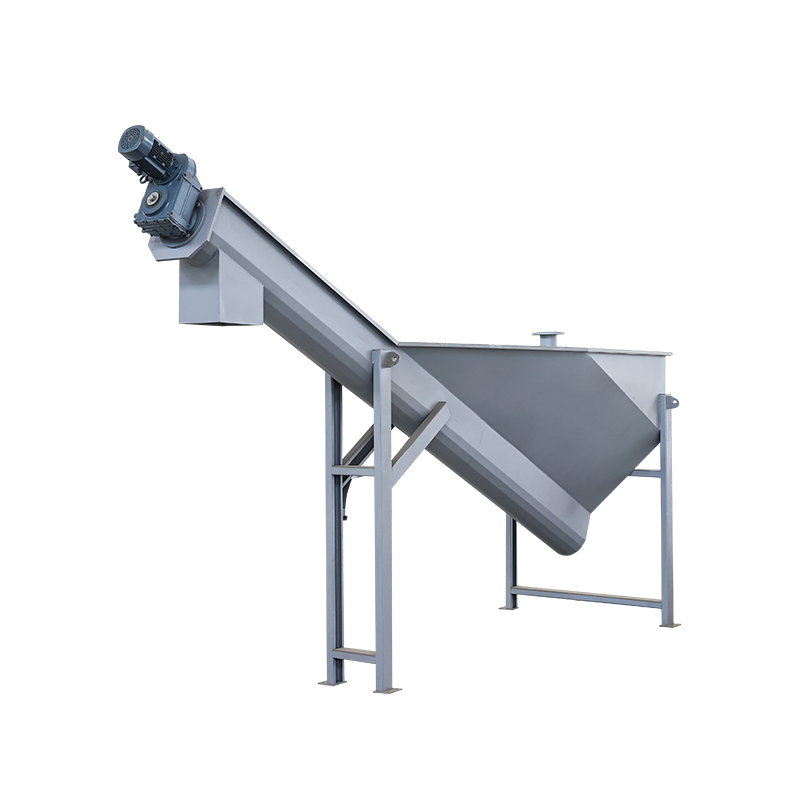

A homok-víz leválasztó alkalmas a települési szennyvíztisztító telepeken lévő ülepítő tartályok homok eltávolítására. Elsősorban ciklon ülepítő tartályokkal, homokeltávolító gépekkel vagy híd típusú szívó homokgyűjtőkkel együtt használják a kibocsátott homok-víz keverék további feldolgozására.
· A hajtásrendszer tengelyre szerelt, párhuzamos tengelyű spirális fogaskerekes reduktorokat alkalmaz, amelyek kompakt szerkezettel és sima, biztonságos működéssel rendelkeznek;
· A 0,2 mm-nél nagyobb részecskék visszanyerési aránya az elválasztás után eléri a 96%-ot;
· Az U alakú vályúk kopásálló béléssel vannak bélelve, ami hosszú élettartamot és könnyű cserét biztosít;
· A teljesen zárt üzem kedvező környezeti feltételeket tart fenn. A keret feszítőcsavarokkal van rögzítve, így nincs szükség beágyazott horgonyokra.

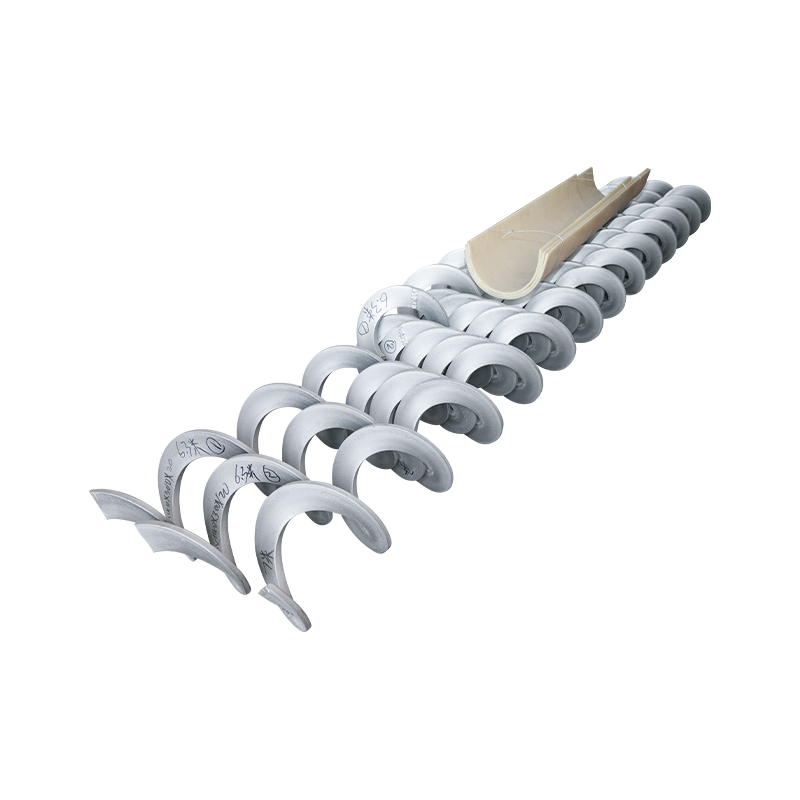

Ez a berendezés tengely nélküli csavaros mechanizmust alkalmaz. A homok-víz keveréket felülről táplálják a szeparátorba. A kavics a gravitáció hatására ülepedik a homok-víz elválasztó vályúban. A tengely nélküli csavar forgása fokozatosan nyomja a kavicsot egy 25%-os U alakú vályú mentén a kimenet felé. A kavics ezután egy fogadó hengerbe esik külső szállításhoz. Az elkülönített víz túlfolyik az elválasztó vályú kimenetén, javítva a működési környezetet és megkönnyítve a külső szállítást.

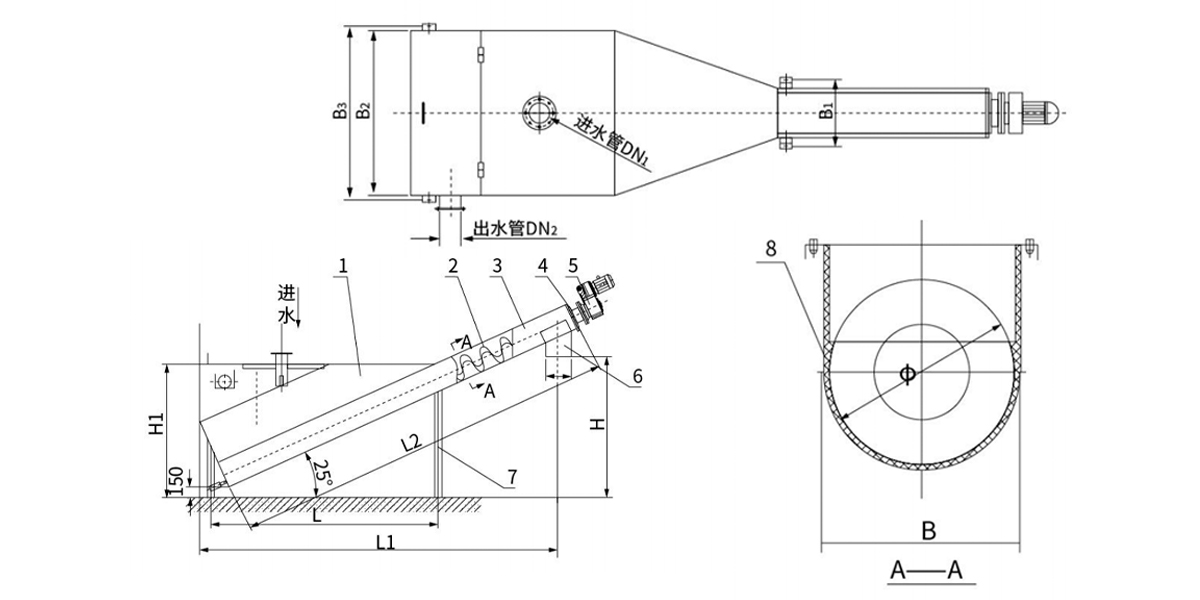

| 1 | Elválasztó tartály | 5 | Meghajtó egység |
| 2 | Spirálpenge | 6 | Homokkibocsátó kimenet |
| 3 | U-alakú csatorna | 7 | Támogató keret |
| 4 | Csapágyház | 8 | Kopásálló bélés |
| Modell/Műszaki adatok | LSF-260 | LSF-300 | LSF-350 | LSF-400 | ||
| Csavar névleges átmérője D (mm) | 260 | 300 | 350 | 400 | ||
| Csavar átmérője M (mm) | 235 | 285 | 320 | 385 | ||
| Feldolgozási kapacitás Q (L/s) | 5~12 | 12-20 | 20-27 | 27-35 | ||
| Beépítési szög α (°) | 25 | |||||
| Csavar forgási sebessége n (r/perc) | ≈4.8 | |||||
| Motorteljesítmény N (kW) | 0.37 | 0.55 | 0.75 | |||
| Visszanyerési sebesség (részecskeméret ≥0,2 mm) | ≥96 | |||||
| Nedvességtartalom homokleválasztás után (%) | <65 | |||||
| Beépítési méretek (mm) | φ | 220 | 270 | 320 | 390 | |
| B | 260 | 310 | 345 | 410 | ||
| B1 | 710 | |||||
| B₂ | 1200 | 1360 | 1500 | 1800 | ||
| B3 | B2 80 | |||||
| DN1 | 100 | 150 | 200 | 250 | ||
| DN₂ | 150 | 200 | 250 | 300 | ||
| L | 2800 | 3000 | 3200 | 3400 | ||
| L1 | 3840 | 4380 | 5760 | 6150 | ||
| L₂ | 2800 | 2800 | 3800 | 3800 | ||
| H | 1550 | 1750 | 2400 | 2550 | ||
| H₁ | 1600 | 1700 | 2150 | 2150 | ||
Szemcseleválasztó: Elsősorban szennyvíztisztító telepek szemcsekamráinak alátámasztó berendezéseként használják a homokszemcsék elkülönítésére és tisztítására.
Alkalmazási kör:
1. Városi Környezetvédelem: Homokvíz leválasztás nagy és közepes méretű szennyvíztisztító telepek ciklonos szemcsekamráiban vagy levegőztetett szemcsekamráiban.
2. Ipari szennyvíz: Homok eltávolítása víztisztító telepeken és szemcsekezelés az élelmiszer-feldolgozási szennyvízben.
Erős műszaki alapokkal és ISO-tanúsítvánnyal rendelkező minőségi rendszerrel a Hengye segít ügyfeleinek a különböző iparágakban a kezelés hatékonyságának javításában, az üzemeltetési költségek csökkentésében és a globális környezetvédelmi szabványok teljesítésében.
